Pour simplifier la planification des installations et l’installation du matériel, vous pouvez consulter les spécifications techniques, les modèles de montage et les caractéristiques physiques du support au sol pour la borne ClearID en libre-service.

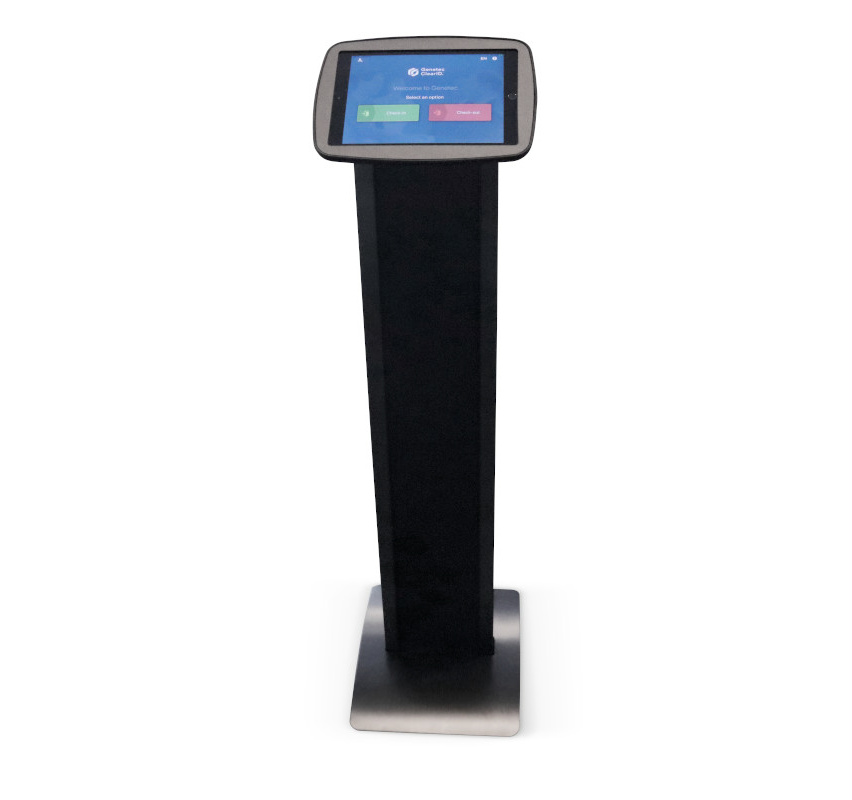

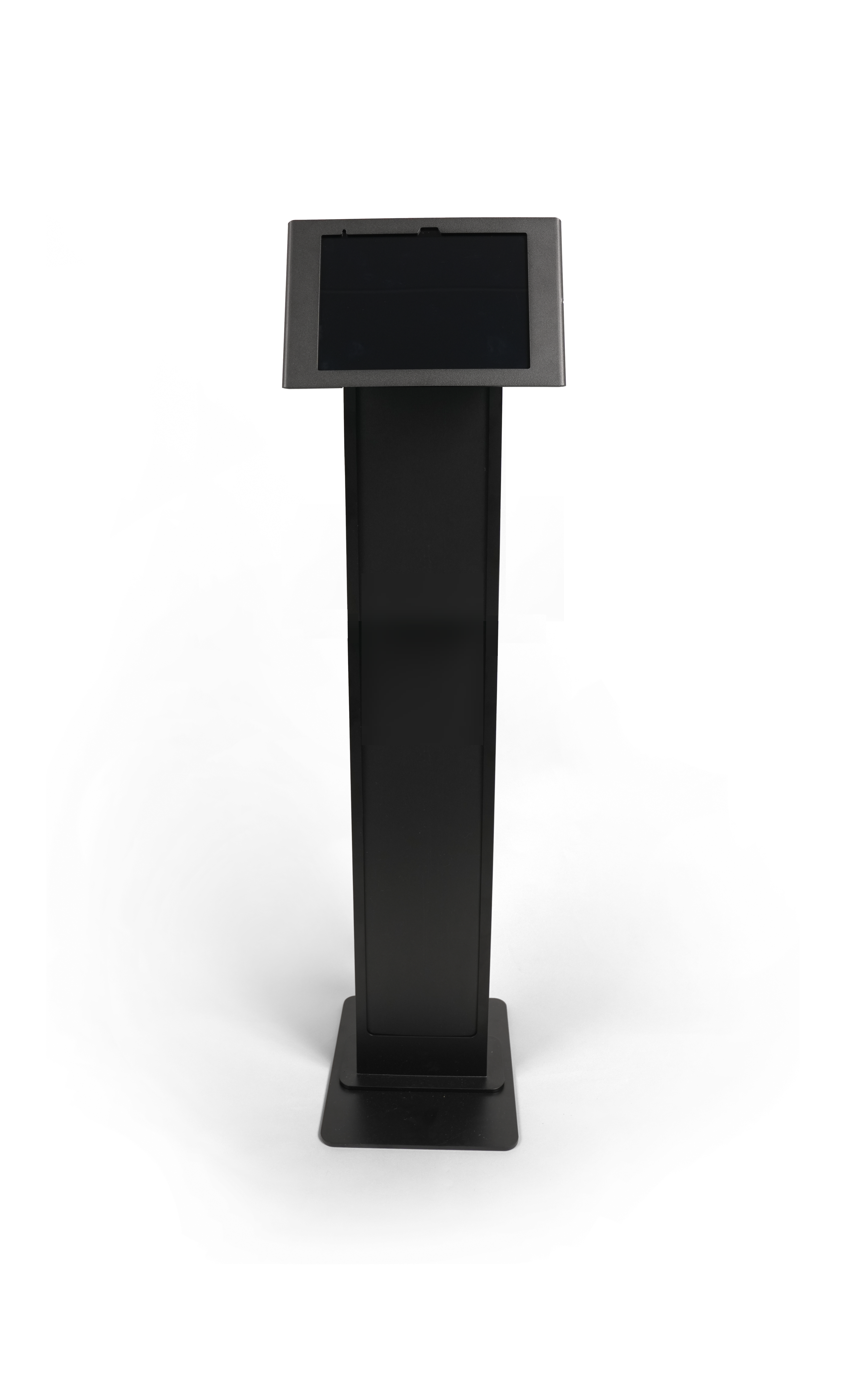

En fonction de vos besoins en matière d'inscription, le boîtier de l'iPad de la borne ClearID Self-Service Kiosk peut être configuré avec ce support au sol pour une utilisation en mode Portrait ou Paysage.
Dimensions du support sur pied

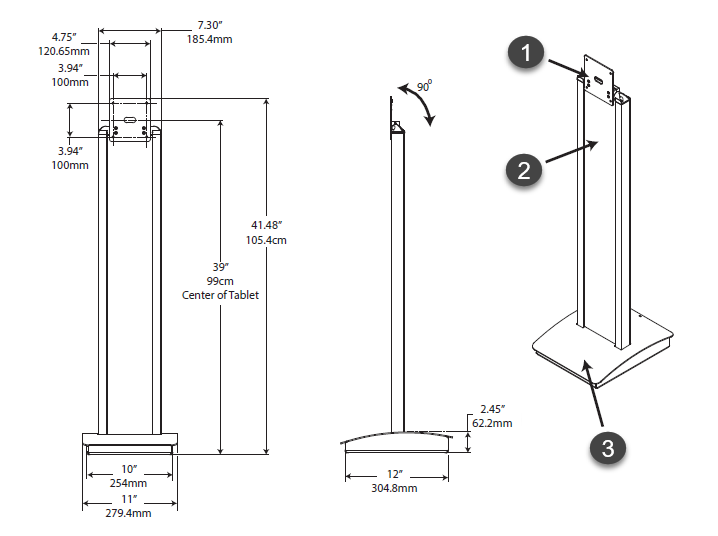

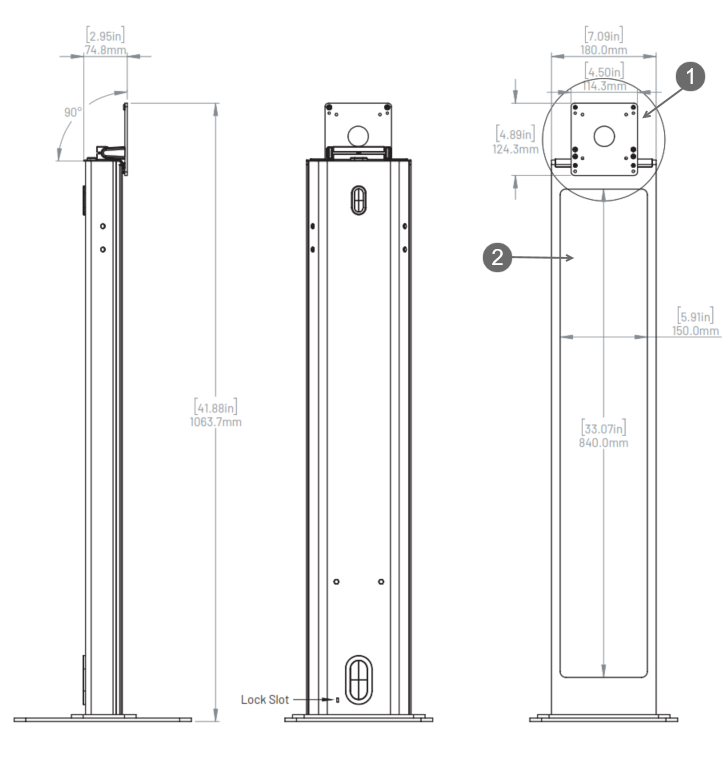

Le diagramme suivant illustre les dimensions du support sur pied, y compris la hauteur et l'encombrement du support.
1 Le support prend en charge tout boîtier de tablette avec un support VESA standard (100mm x 100mm) ou un adaptateur de rotation à 90°.
2 tableau de signalisation amovible (inclus).
Dimensions de montage au sol

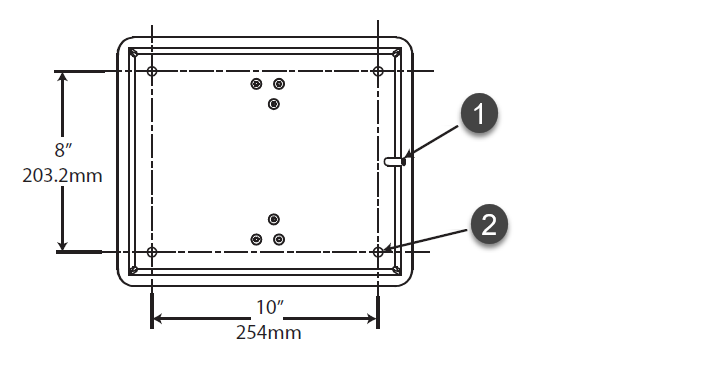

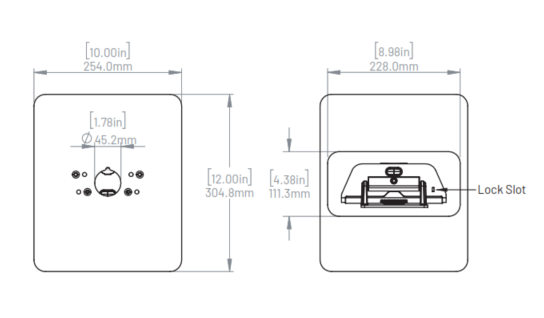

Le schéma suivant présente les dimensions du support au sol ainsi qu'une vue de dessous du support de la borne.
Caractéristiques du support au sol
Le support au sol comprend les caractéristiques suivantes :
Option de montage sur pied ou au sol.
Le support est compatible avec tout boîtier pour tablette doté d’une fixation VESA standard (100 x 100 mm).
La surface de montage du boîtier peut être pivotée de 90 °. Cette rotation signifie que le boîtier de l'iPad peut être orienté sur ce support de sol pour une utilisation en mode Portrait ou Paysage.
Dimensions du boîtier de l’iPad

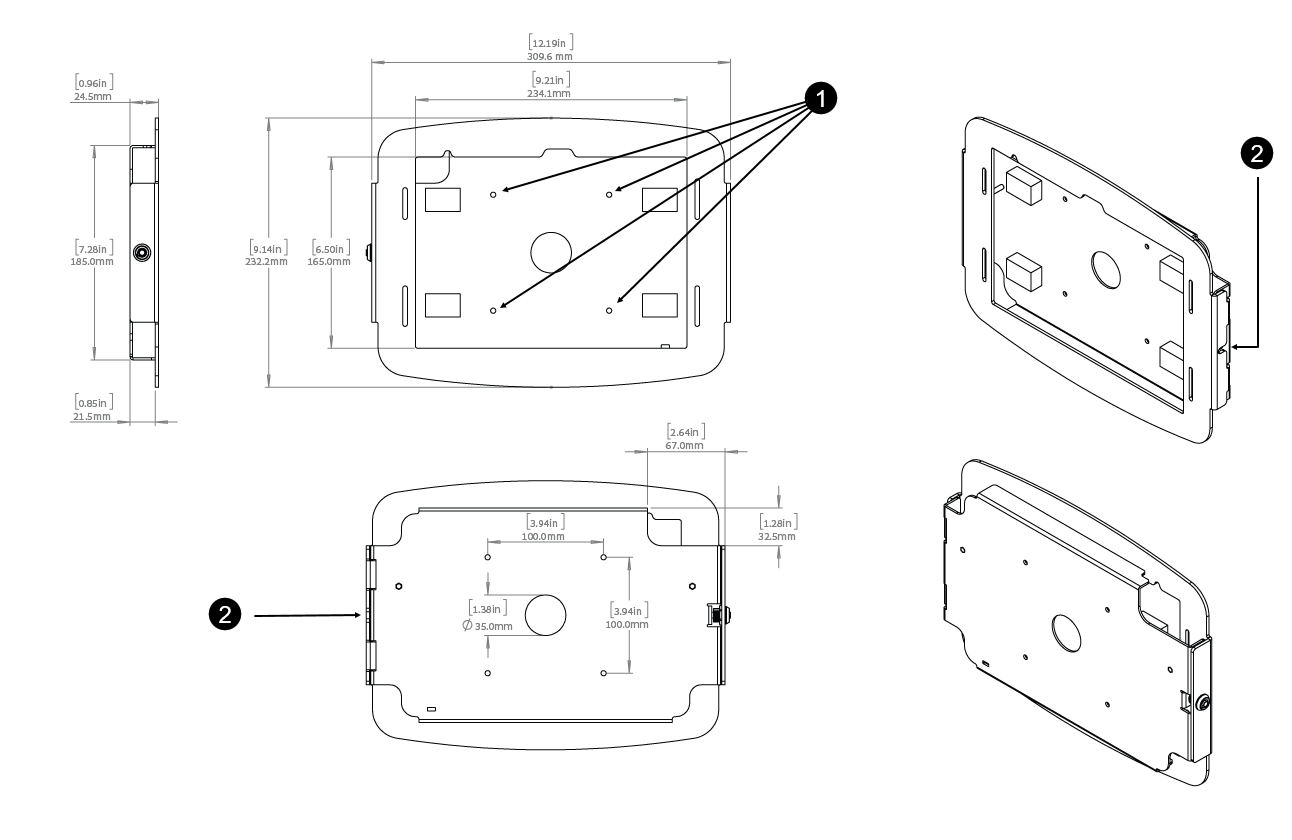

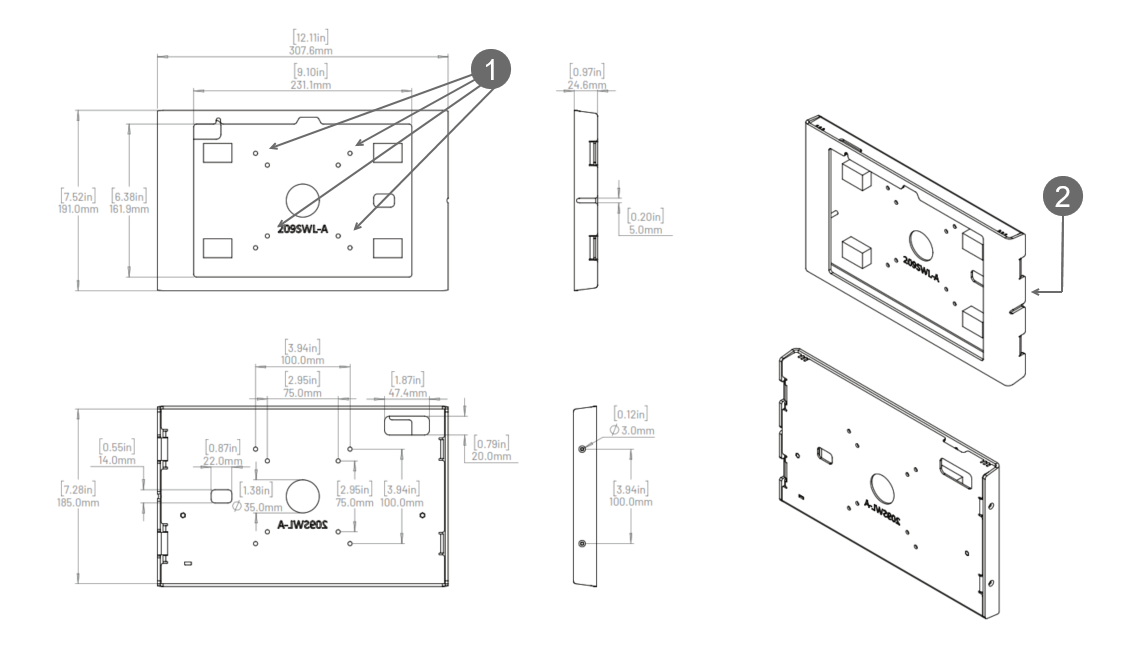

Le schéma suivant montre les dimensions du boîtier pour iPad du support au sol.1Trous pour fixer le boîtier de l’iPad au support au sol.
