Configurer l'imprimante d'étiquettes de la borne en libre-service en mode Wi-Fi (Brother 820NWBc, QL-820NWB ou QL-810W)

2023-06-15Dernière mise à jour

Avant que les visiteurs puissent utiliser Genetec ClearIDMC Self-Service Kiosk pour s'inscrire, vous devez configurer l’imprimante pour pouvoir imprimer les étiquettes au cours du processus d'inscription.

Avant de commencer

Familiarisez-vous avec ce qui suit :
Imprimante d'étiquettes Brother QL-820NWB.
REMARQUE : L'imprimante Brother QL-820NWBc remplace l'imprimante Brother QL-820NWB qui n’est plus commercialisée. Pour en savoir plus sur les différences, voir Nouvelles spécifications Brother QL-820NWBc.

À savoir

  • Une imprimante d’étiquettes peut être associée à cinq bornes en libre-service.
  • L'imprimante doit se trouver sur le même réseau Wi-Fi que l’iPad utilisé pour Genetec ClearIDMC Self-Service Kiosk.
    Le réseau Wi-Fi doit être activé et prendre en charge les éléments suivants :
    • Bonjour, requis pour la découverte d'appareils.
    • SNMP, requis pour obtenir l’état de l’imprimante.
    • Port UDP ou TCP 9100, requis pour envoyer les données d'impression.
REMARQUE : Une batterie Li-ion rechargeable peut être achetée et utilisée lorsqu'un branchement sur secteur est indisponible.

Procédure

  1. Branchez l'adaptateur secteur de l'imprimante dans une prise de courant et connectez le câble d'alimentation à l'imprimante d'étiquettes.

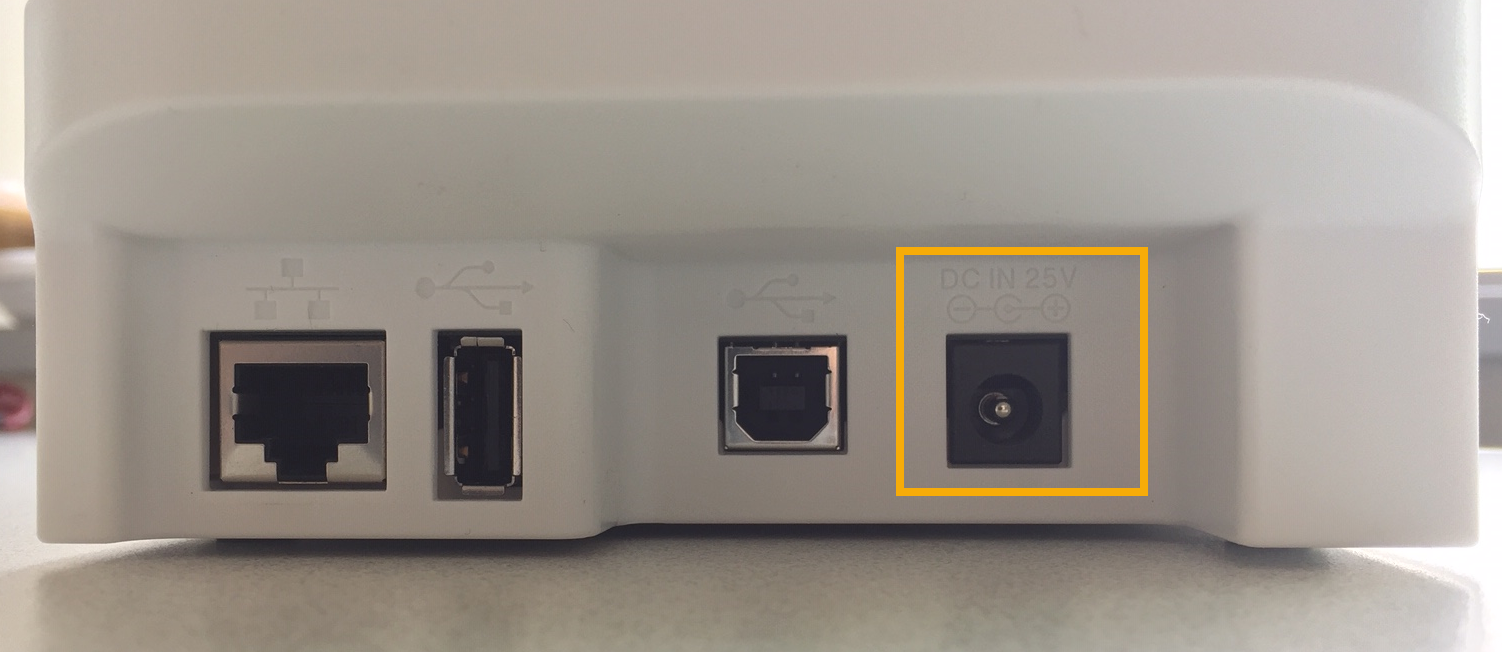

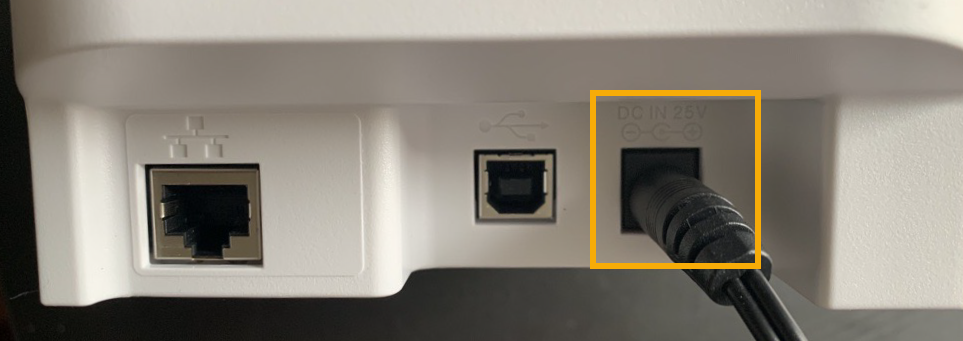

    Figure 1. Imprimante d'étiquettes Brother QL-820NWBc (arrière)
    Arrière de l’imprimante d'étiquettes Brother QL-820NWBc montrant le port d'alimentation secteur.
    Figure 2. Imprimante d'étiquettes Brother QL-820NWB (arrière)
    Arrière de l’imprimante d'étiquettes Brother QL-820NWB montrant le port d'alimentation secteur.
  2. Appuyez sur le bouton d’alimentation pour allumer l’imprimante.
    Commandes de l’écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le bouton de mise sous tension.
  3. (Facultatif) Si vous voyez le menu Mode modèle avec la mauvaise taille d'étiquette, désactivez-le.

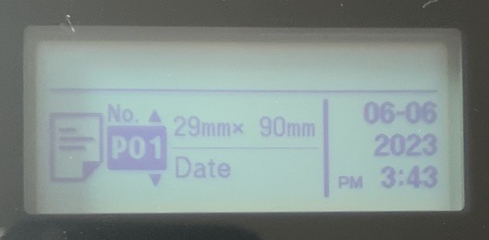

    Écran LCD de l’imprimante d'étiquettes Brother QL-820NWBc affichant le menu Mode modèle et la taille des étiquettes.
    1. Appuyez sur Menu, allez dans Template Settings et désactivez le réglage Template Mode.
  4. Appuyez sur la touche Menu.
    Commandes de l’écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant les boutons de menu.
  5. Utilisez les touches fléchées pour parcourir le menu de l’imprimante.
    Commandes de l’écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant les boutons de navigation haut et bas.
  6. Faites défiler le menu jusqu’aux paramètres WLAN (5/7) et appuyez sur OK.

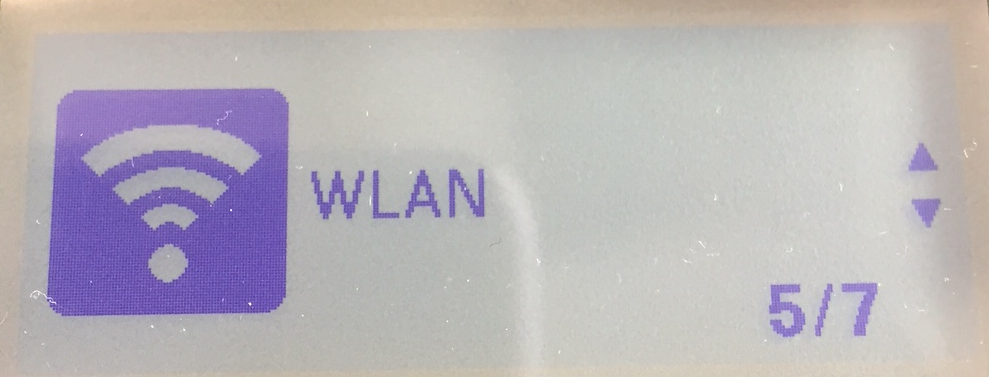

    Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu WLAN. Commandes de l’écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le bouton OK.
    1. Sélectionnez WLAN On et appuyez sur OK .
      Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu WLAN avec le réseau activé.
    2. Dans le menu Network Mode, sélectionnez Infrastructure Mode et appuyez sur OK.

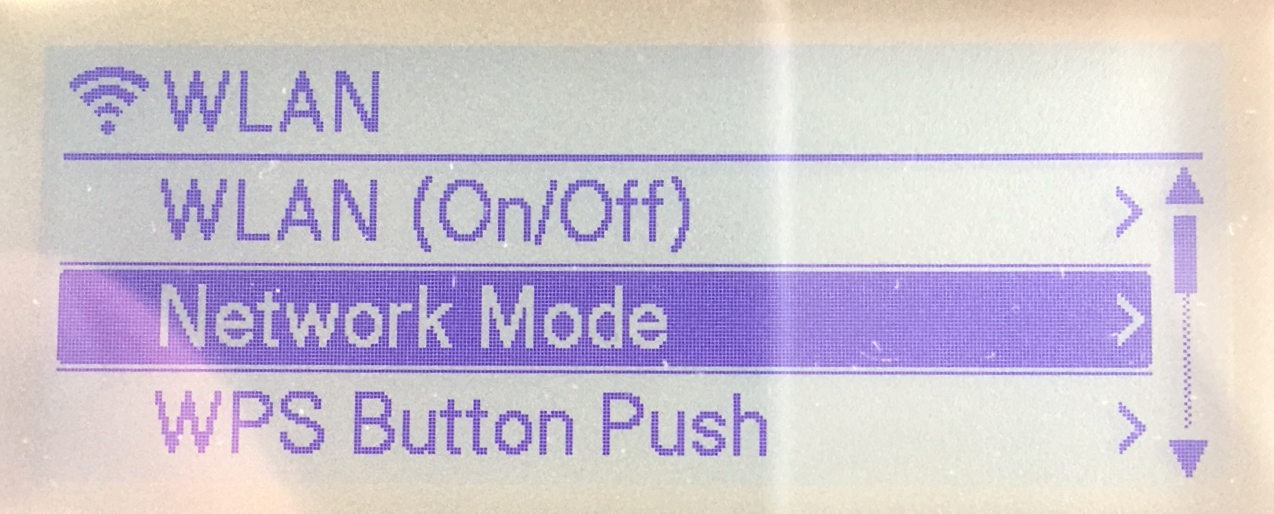

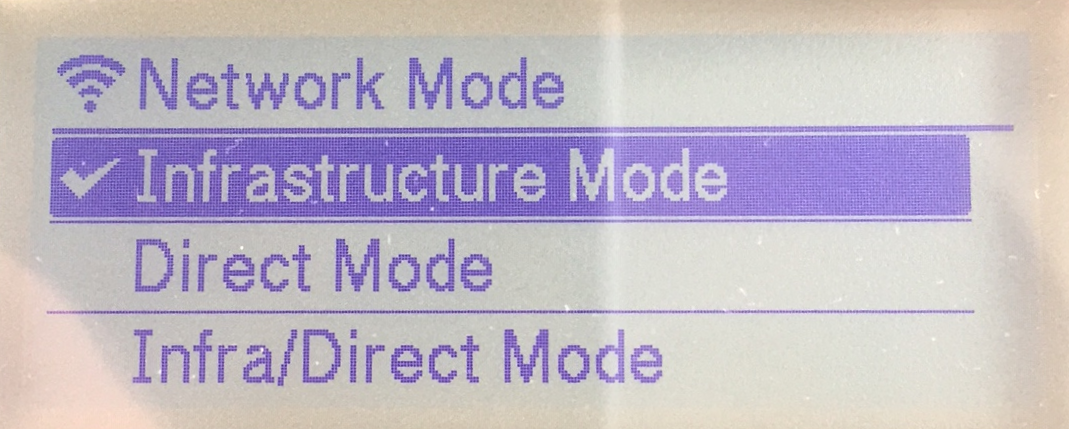

      Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu mode réseau WLAN. Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu mode réseau WLAN réglé sur l’option Mode infrastructure.
  7. Faites défiler le menu jusqu'à Infra Manual Setting et appuyez sur OK.

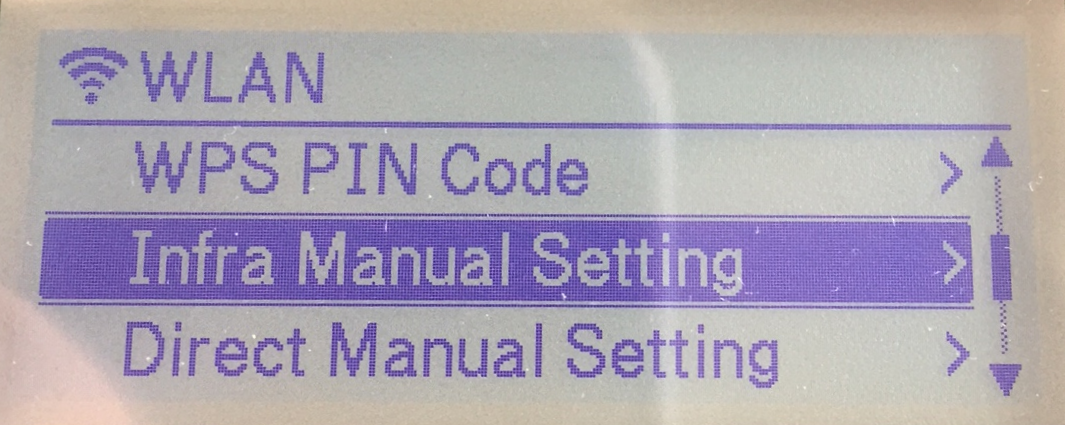

    Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu mode réseau réglé sur l'option de configuration manuelle de l’infrastructure.
    1. Lorsque la recherche est terminée, parcourez la liste des SSID (Service Set Identifier), sélectionnez votre réseau Wi-Fi et appuyez sur OK.
      Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu SSID avec un réseau Wi-Fi sélectionné.
      REMARQUE : Il s'agit généralement d'un réseau Wi-Fi avec AirPrint.
    2. Lorsque vous y êtes invité, entrez le mot de passe Wi-Fi.
  8. Accédez à État WLAN et appuyez sur OK pour vérifier l'état et l'adresse IP de votre réseau Wi-Fi.

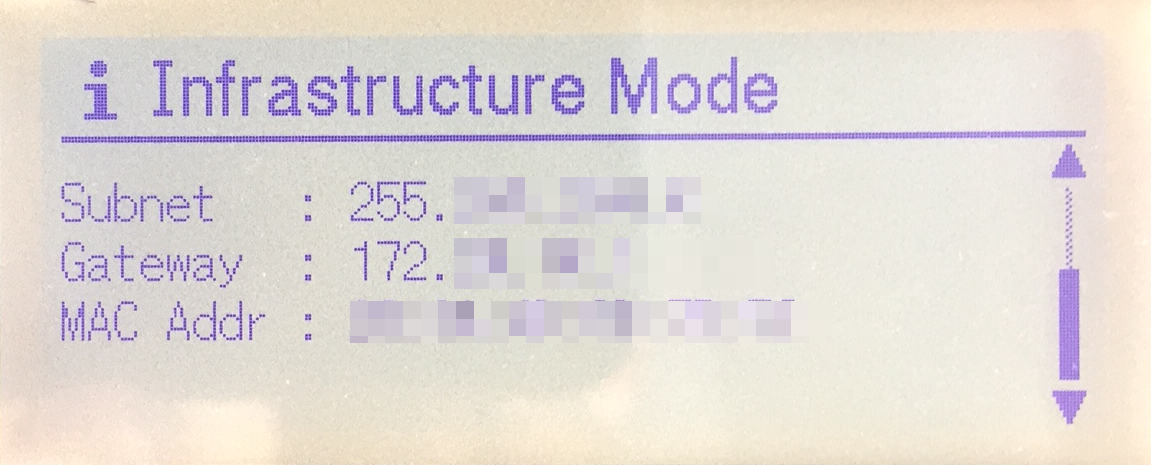

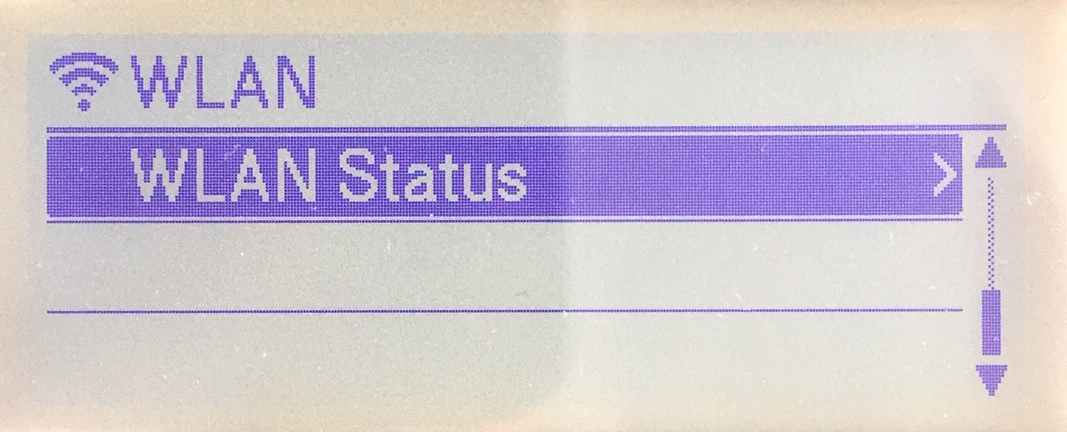

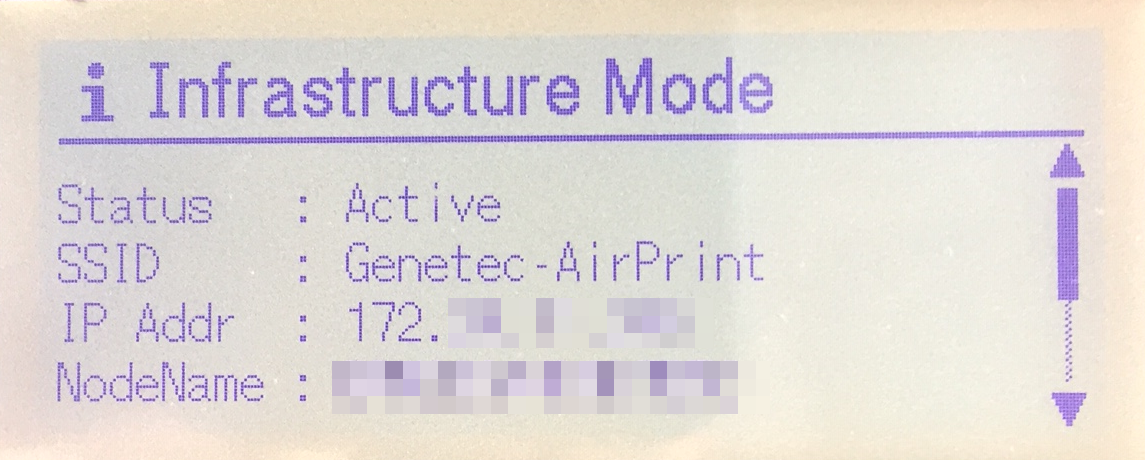

    Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu WLAN et l’option état du réseau. Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu mode Infrastructure et les détails et l’état de la connexion. Écran LCD de l’imprimante d'étiquettes Brother QL-820NWB affichant le menu mode Infrastructure, dont les informations de sous-réseau, de passerelle et d'adresse MAC de la connexion.
    CONSEIL : Notez le SSID (réseau Wi-Fi) et l’adresse IP (l’adresse IP de l’imprimante) pour référence ultérieure.
    • Le SSID sert à vérifier que vous êtes sur le même réseau Wi-Fi que l’iPad utilisé pour ClearID Self-Service Kiosk.
    • L’adresse IP servira ensuite à vérifier que vous avez sélectionné la bonne imprimante d'étiquettes.
  9. Sélectionnez votre imprimante d'étiquettes Wi-Fi.

Lorsque vous avez terminé

(Facultatif) Imprimez un badge de test.
